消声器分类及原理

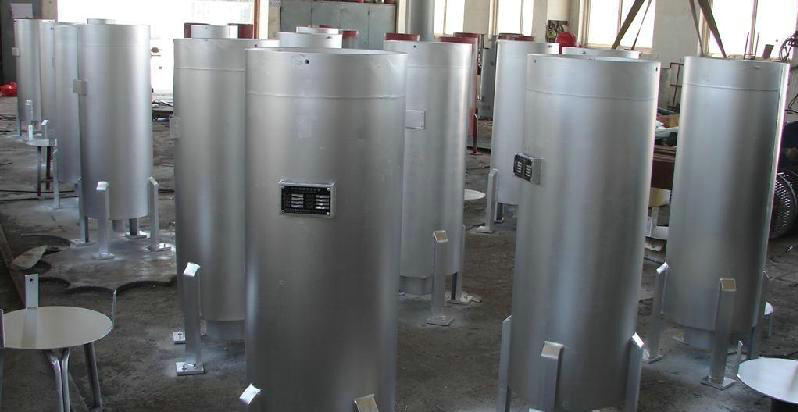

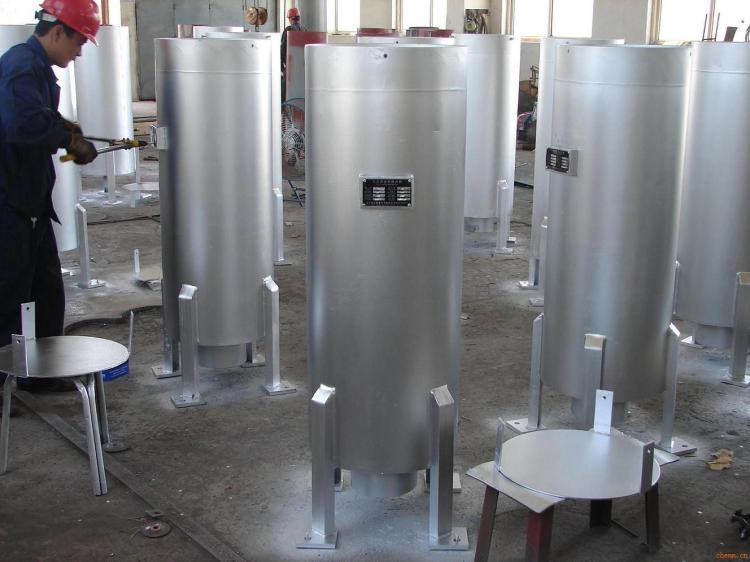

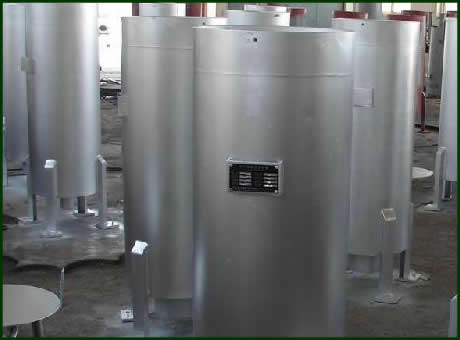

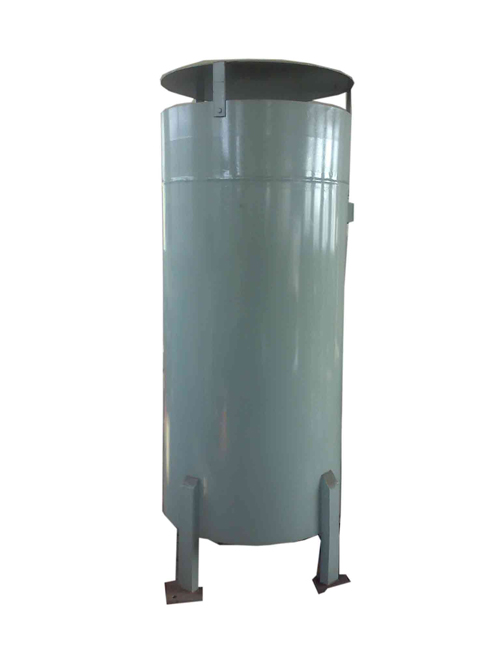

蒸汽消音器,蒸汽消声器说明：

1 、表 1 、表 2 、表 3 、表 4 产品外形图均参见图 1 ；
2 、当用户排汽接管规格与表不符时，外形尺寸将与表有所变化；
3 、热力设备之蒸汽排放对象中类繁多，本厂将根据用户所提出的排汽量、蒸汽压力及接管尺寸设计制作各种规格的消声器。


5 、高压除氧器排汽消声器（ TDy ） 　

风机消声器,风机消音器概述：

风机消声器,风机消音器（Fan silencer），与排气管道消声器以及鼓引风机消音器的形式相同，均采用对中、高频宽带特性有较好效果的阻性吸音降噪原理，对低、中频和脉动特性时有良好效果的抗性消声降音原理以及微穿孔消声器和阻抗复合式消声器。

风机消声器,风机消音器分类：

阻性消声器是一种吸收型消声器，根据气流通道结构的不同，一般分为直管式、片式、折板式、蜂窝式、声流式、迷宫式和弯头式等。阻性消声器是利用声波在多孔性吸声材料传播时，受摩擦和粘滞阻力，将声能转化为热能耗散掉，从而达到消声降音的目的。它是所有消声器中应用最为广泛的一类消声器。

抗性消声器它与阻性消声器消声降噪原理不同，它不能直接吸收声能，而是利用管道上突变的界面或旁接共振腔，使沿管道传播的某些频率声波，在突变的界面处发生反射、干涉等现象，从而达到消声降音的目的。分为扩张室式消声器及共振式消声器。

因在实际噪声控制工程中，噪声以宽频带居多，通常将阻性吸音降噪声及抗性消声降音结构组合起来，以控制高强度的宽频带噪声。

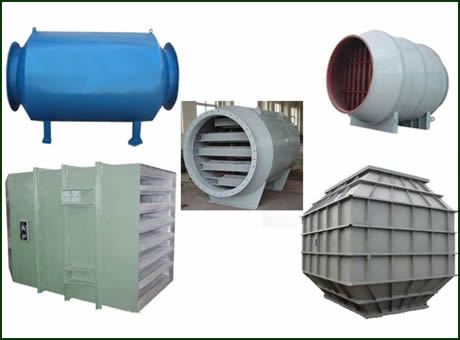

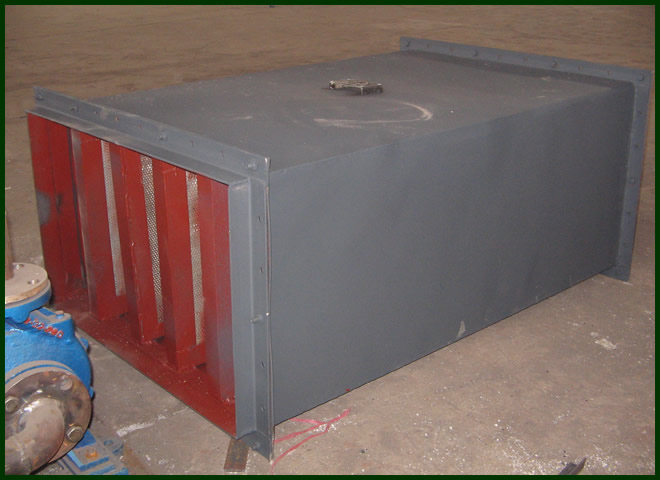

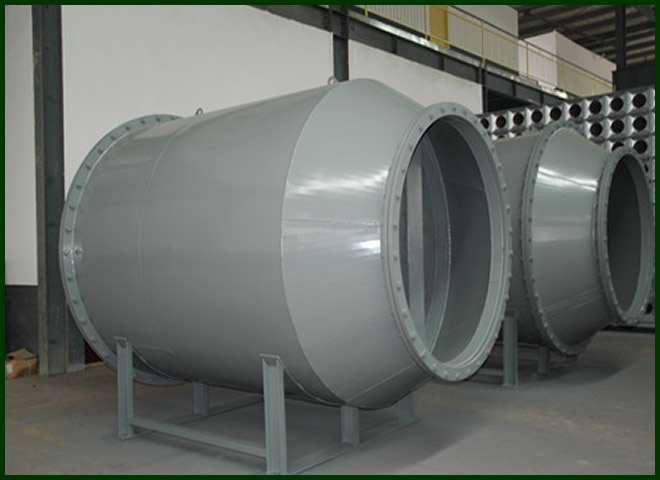

风机消声器,风机消音器组图1

风机消声器,风机消音器组图2

风机消声器,风机消音器组图3

风机消声器,风机消音器组图4

风机消声器,风机消音器组图5

风机消声器,风机消音器种类：

风机消声器分为：离心风机消声器、罗茨风机消声器、鼓风机消声器、轴流风机消声器。风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声 。

风机消声器,风机消音器结构：

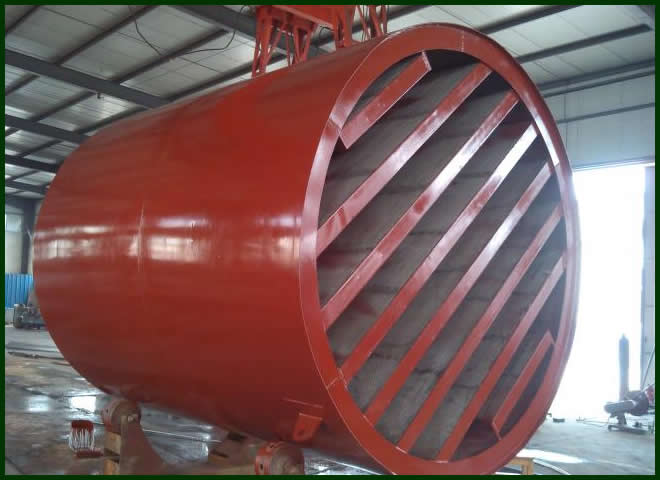

根据风机进出口结构不同，分为圆形结构和矩形结构。

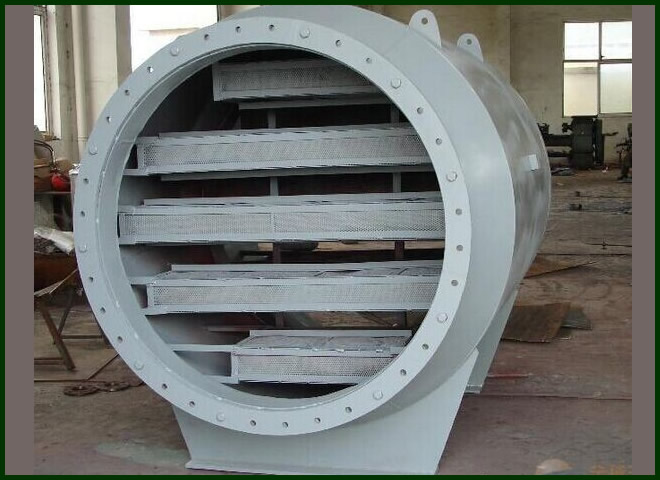

（1）圆形结构分用于风机接管口为圆形,又分为A、B型两种， A型两端均为法兰盘，直接串接于管道中(即管道消声器)， B型一端为法兰，另一端为直接大气排空(可装防雨风帽)，仅供设置在室外管道末端和封闭式机房进风口选用。

（2）圆形结构中的阻式消声片一般厚度为100 mm，150 mm，消声量15-30dB(A)，在风速5-12m/s的条件下，适用风量为1000-50000 m3/h。其结构中对高频噪声和低频噪声消声采用阻抗两种消声区，用以最大限度的增宽消声频带。

订购须知风机消声器,风机消音器请提供下列资料参数：

1）风机消声器,风机消音器风机型号及使用场合；

2）风机消声器,风机消音器风机风量及风速；

3）风机消声器,风机消音器接管口尺寸.

突出优势

风机消声器,风机消音器突出优势：

风机消声器,风机消音器是一种通用机械设备，其使用范围很广，电力、矿山、机械、冶金、化工等各行业的生产均离不开风机。

风机消声器,风机消音器在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。

特别是邻近生活区的风机消声器,风机消音器，其进风口和出风口所辐射的空气动力性噪声，更是污染环境的主要因素，形成公害，我国工业部门治理噪声污染的主要对象之一。

工业用风机消声器,风机消音器，属连续运转之设备。国际标准化组织(ISO）对此类设备所规定的噪声标准为≤90分贝，我国的新标准与此相同，这也是工业企业连续性噪声达标的依据，但在不采用消声措施的情况下，风机消声器,风机消音器进出风口向环境所射出的噪声可达110～120分贝，大大超过了达标要求。

因在实际噪声控制工程中，噪声以宽频带居多，通常将阻性吸音降噪声及抗性消声降音结构组合起来，以控制高强度的宽频带噪声。

工作原理

风机消声器,风机消音器工作原理：

根据对工业用各类风机运行现场噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声体及流体通道的主要依据，同时采用了具有较大吸声材料饰面的狭矩形通道，以增强吸收效果。另，风机的噪声源在最大噪声级时，其频谱值往往不止一种，而对不同频谱带，对其消声量要求也不相同。为此系列通风管道消音器及鼓引风机消音器均为阻抗声流型，采用了对高、中频噪声起吸音消声作用的阻式结构及对中、低频噪声起消声降音作用的抗式结构，同时在阻式通道中采用了高频及低频两种吸音消声区，用以最大限度的增宽消声频带，以实现良好的消声降噪效果。

通风管道消音器及鼓引风机消音器适用于各类离心式、轴流式、罗茨风机及空压机。

技术参数

风机消声器,风机消音器技术参数：FX-（接口尺寸：mm）-(风量：m³/h)

风机消声器,风机消音器供货范围：风机消声器,风机消音器供货范围为整体出厂。

风机消声器,风机消音器订货须知：

风机消声器,风机消音器订货时请注明：公称通经，操作压力，介质，流量，操作温度，壳体材质，连接方式等详细参数。

注意：以上风机消声器,风机消音器技术规格参数仅供参考以实际设计为主：详情联系：13775441431 李~

吹管消声器,吹管消音器概述：

吹管消音器又称吹管消声器、吹扫消音器等。是生产的一款抑制管道吹扫时产生的噪音。

吹管消声器,吹管消音器结构特点：

对于吹管消声器可以看着是管道的一个组成部分，在内部作声学处理后，可减弱噪音的产生与传播，蒸汽吹管用消声器的设计不能只单纯考虑降声效果，应首先要满足蒸汽吹管的需要，即保证最高的流速、最小的阻力、最大的动量为前提，然后以降压、节流、扩容、移频消声技术来降低噪声。 锅炉 吹管是消除管道中杂物工程遗留物的最快捷简便的方法：在吹管过程中产生高达130-150dB左右的巨大噪音，助利吹管消音器可减弱噪音的产生与传播，使出口噪声消声量达到30-40分贝（A声级）以上，相应地响度降低60%以上，主观感觉有明显效果。已在国电 常州 电厂60万千瓦超临界参数机组上试用，各部件无变形、焊缝无损伤；测得离消声器1m距离噪声符合GB12348《工业企业厂界噪声标准》，降噪声效果优于国内外同类产品。

吹管消声器,吹管消音器详细介绍：

随着电力工业的飞速发展，电站锅炉机组的不断增大，300-1000MW机组将成为今后主机组。在火力机组完成安装或恢复性检修，投入运行前，为了确保机组的安全经济运行，必须进行蒸汽吹管来清除过热器与再热器系统管道内部的锈皮，焊渣以及其它工业垃圾。为彻底清除管系内的杂物，吹管次数多达几十次甚至上百次，并持续几天或者更长的时间。吹管时，强大的蒸汽湍流噪声是高速气流从管口中喷出，冲击和剪切周围静止的空气，引起喷口附近剧烈的气体扰动而产生的声级很高的空气动力性噪声，产生的噪声值高达130dB（A）及以上，机组容量越大产生的空气动力性噪声越大，其喷射噪声是连续的中高宽频带噪声，严重地影响周围十几平方公里范围内居民的生活、工作、学习，特别是对人的身心健康造成严重危害。为了消除机组吹管造成的严重噪声危害，必须在吹管管道末端加装吹管消声器。对于吹管消声器可以看成是管道的一个组成部分，在内部作声学处理后，可以减弱噪声的产生和传播，是解决上述机组吹管造成严重噪声危害的有效降噪设备。

吹管消声器,吹管消音器研究：

吹管管道复杂，使其管道系统中蒸汽参数的确定是一个复杂问题，加之管道内蒸汽流速很高，且高速气流夹杂大量锈皮，焊渣以及其它工业垃圾，要达到一定的降噪效果，对消声器的设计和制作提出了非常高的要求。经过多年的研究和实际制作经验，我公司生产的吹管消声器已经是一个成熟的产品，已获得国家发明与实用专利。能承受各种工业垃圾的猛烈撞击，并顺利排出。

吹管消声器,吹管消音器用途：

在火力发电机组完成安装或恢复性检修，投入运行前，为了确保机组的安全经济运行，必须进行蒸汽吹管来清除过热器与再热器系统管道内部的锈皮、焊渣以及其它杂物等工业垃圾 。

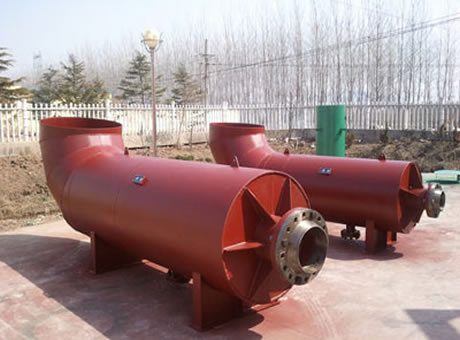

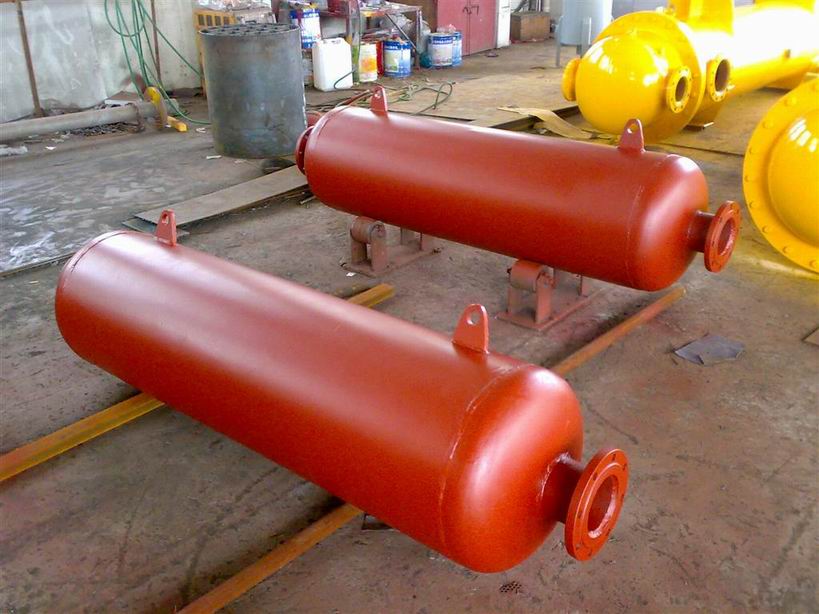

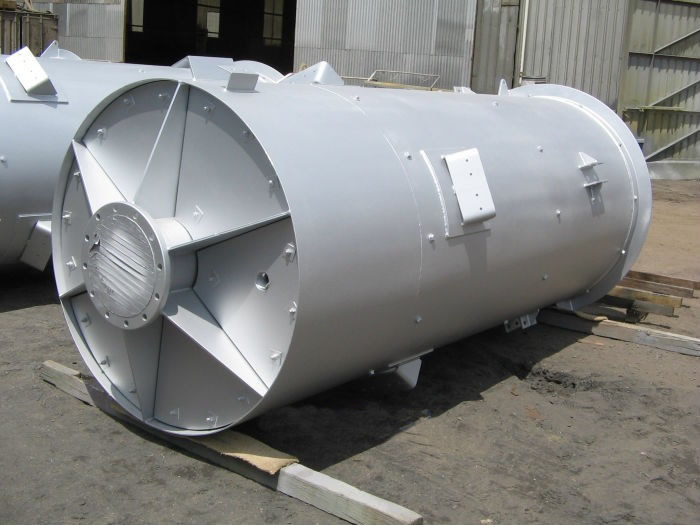

吹管消声器,吹管消音器组图1

吹管消声器,吹管消音器组图2

吹管消声器,吹管消音器组图3

吹管消声器,吹管消音器组图4

吹管消声器,吹管消音器组图5

吹管消声器,吹管消音器组图6

吹管消声器,吹管消音器各类型外形结构：

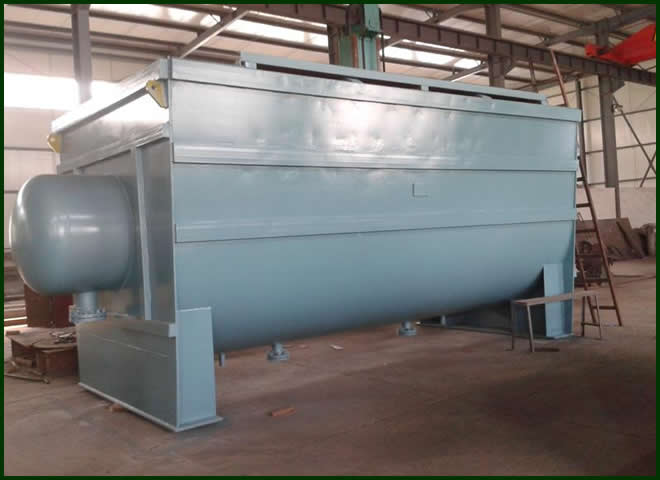

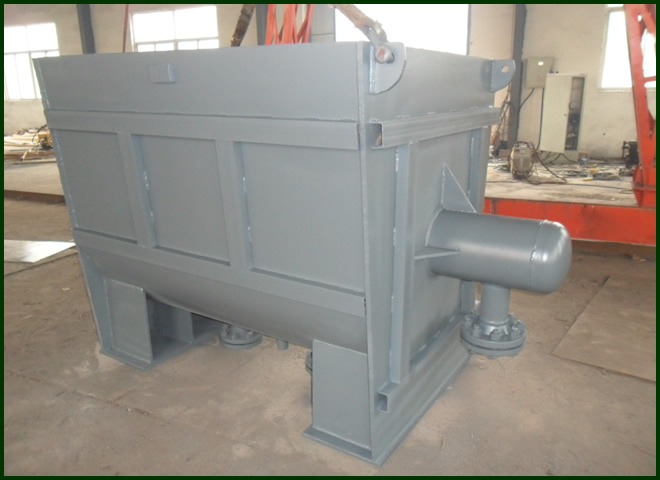

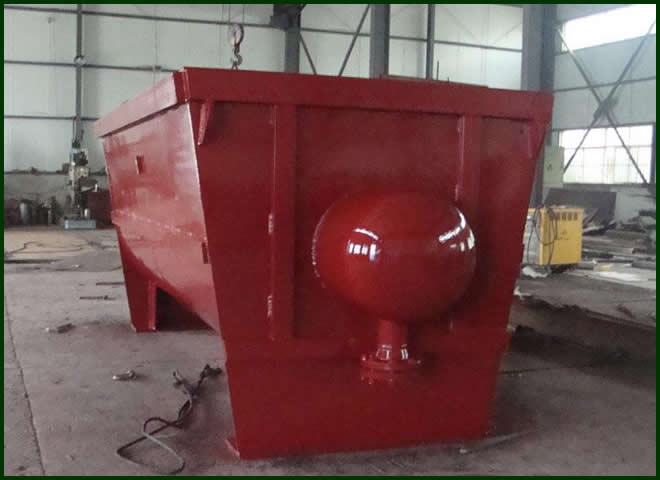

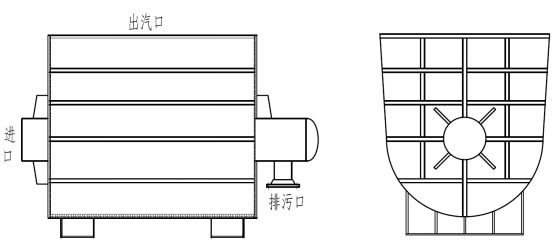

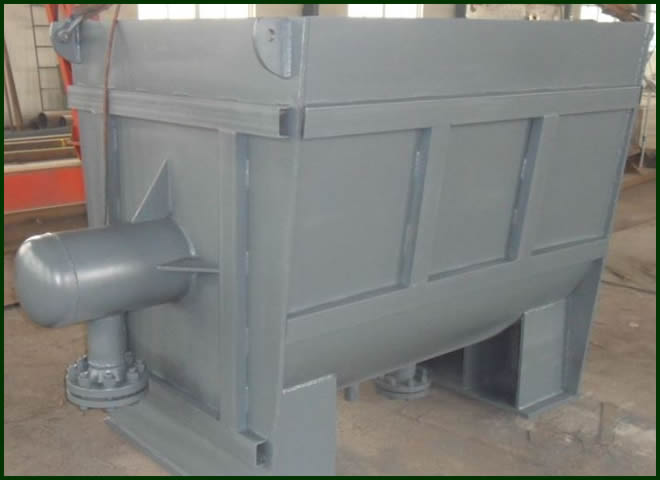

（1）箱式吹管消声器,箱式吹管消音器结构分为上部排汽和前部出汽，上部排汽型为箱体结构，前部出汽型为圆形结构，结构形式见示意图。

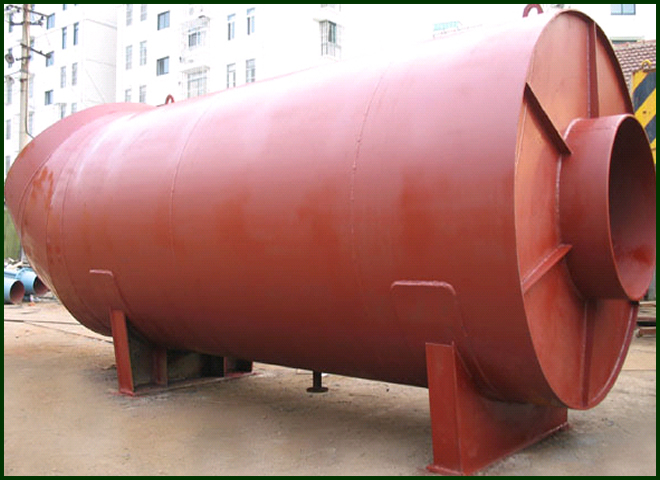

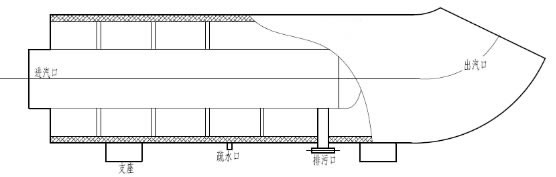

（2）管式吹管消声器,管式吹管消音器靠弯头前部出汽，结构形式见示意图。

突出优势

吹管消声器,吹管消音器突出优势：

随着电力行业的高速发展，机组容量不断增加，在火力发电机组安装投运前，为了确保机组的安全经济运行，必须对主蒸汽管道、过热器等管道等进行吹道，使管道内大量的铁锈皮，焊渣、氧化铁以及其它杂物，在高温汽流的裹胁冲刷下，经过多次冲管能够安全地收集排除。在吹管的同时，强大的汽流从管口中喷出，由于汽流冲击和剪切管口周围的空气，产生高达160db（A）以上的 噪声 ，严重影响数平方公里范围内居民的正常生活和身心健康，和对环境造成污染，以及被气汽流裹胁出 的杂物对人的安全和设备安全构成威胁。为了解决以上问题，达到降低噪声，收集杂物等工业垃圾的功能，我公司经过多年实践研究，特推出XG型锅炉吹管消音器。

吹管消声器,吹管消音器技术特点 ：

（1）吹管消声器,吹管消音器消声量大，降噪可达25dB-30dB（A）。

（2）吹管消声器,吹管消音器能承受各种工业垃圾的猛烈撞击，并顺利排出，在恶劣的工作条件下也能正常工作，且不影响吹管道的蒸汽流量。

（3）吹管消声器,吹管消音器可适用于多种吹管方式，稳压吹管、降压吹管、加氧吹管。

（4）吹管消声器,吹管消音器安装方便（一般需特定地基水平安装），分室内和室外吹管。

（5）吹管消声器,吹管消音器壳体的支座及和壳体的连接部件有足够的刚度和强度，结构设计合理，并能承受排汽反力、热胀推力、力矩以及夹带杂物的高速气流引起的振动力等各种附加力。

吹管消声器,吹管消音器突出点：

1.温度 排汽量 压力 口径 管道消音器第一个字母 超临界机组蒸汽吹管时蒸汽温度高的要求，吹管消声器进口部、一级节流筒选用材料：0Cr18Ni9，二级节流筒、外壳选用材料：20g或16MnR。

2、适用于恶劣的工作环境，工作介质中可含水、铁质杂物（颗粒度可达∮30mm）、工程遗留物。

3、降噪量可达20dB～40 dB（A）。适用于（吹管方式）：稳压吹管、降压吹管、加氧吹管。

4、在设计、制造时必须参照执行GB150-1998《钢制压力容器》技术规定。为确保消声器安全使用，消声器在结构上必需制定和满足强度、差胀、位移、疏水、锈蚀余量和防被块状杂物击伤的措施和要求。消声器制造质量应由设计和主管机构的专业人员进行监督检查。

工作原理

吹管消声器,吹管消音器工作原理：

1、 吹管消声器,吹管消音器采用多级降压、控流、抗喷阻，吸音复合组合，具有宽频带消声特点,在结构上更强化了抗、喷阻消声机理，达到了理想的消声效果。

2、 吹管消声器,吹管消音器被吹管道内的杂物工业垃圾，在高温蒸汽的高速裹胁冲刷下，经过撞击，收集于排污段。

3、吹管消声器,吹管消音器 采用喷水装置达到减温，减压作用。

4、 吹管消声器,吹管消音器根据不同的压力、温度，选用不同的耐温、耐压材料。

5、 吹管消声器,吹管消音器结构紧凑安全可靠。

6、 吹管消声器,吹管消音器消音量：≥35dB（A）

吹管消声器,吹管消音器检验制作标准：

a) 按《钢制压力容器标准》制作

b) 检验按GB12349-94标准执行和《电力建设施工及验收技术规范》DCT5047-95中规定执行

c) 按《火电机组启动蒸汽吹管手则》1998版执行

d) 焊接工艺按《焊接工艺评定》执行

e) 按《火电工程调整试运质量检验及评定标准》执行

f) 按DT/L852-2004《锅炉启动调试手则》执行

技术参数

吹管消声器,吹管消音器技术参数：

1、压力： Mpa

2、温度： ℃

3、排汽量： T/H

4、消声量： 35dB（A）

5、口径： mm

6、压阻： ≤800Pa

吹管消声器,吹管消音器规格：根据用户提供口径，进行设计。

吹管消声器,吹管消音器订货参数：

在订购PG型吹管消声器,吹管消音器时须提供下列资料： 1、吹管气体压力温度。 2、吹管通径、壁厚。 3、排放量。

吹管消声器,吹管消音器型号技术参数：

吹管消声器,吹管消音器特别说明：

我单位生产的大型吹管消声器,吹管消音器已成功用于30-100万机组，生产吹管消声器,吹管消音器必须具有有大型卷板机(可以卷40mm)、探伤设备、大型钻床、合金钢板焊接热处理设备、焊条烤箱等必须设备。

吹管消声器,吹管消音器供货范围：消声器供货范围为整体出厂。
