汽封加热器换管｜轴封加热器换管｜汽封冷却器

汽封加热器介绍：

汽封加热器又称轴封加热器的换热器水侧采用了四流程结构，其冷却水首先从汽封冷却器的进水口进入进口水室，然后流入壳体中的管束，当冷却水在换热管内流动时，与进入壳体（汽侧）内的蒸汽进行了热交换，冷却水吸收了大量的蒸汽凝结热量，水温升高，最后进入出口水室，并通过冷却水出口溢出汽封冷却器。来自汽轮机前后轴封的蒸汽，通过漏汽管道，从汽封加热器的漏汽入口进入壳体内侧。蒸汽流经壳体内中间隔板的导流，不断在管束的换热管之间流动，并进行热交换，大部分蒸汽在经过换热管外壁时，释放大量的热量而凝结成水，凝结水从疏水口排出，并进入疏水管道。由于漏汽中有部分不可凝结的空气，为了使漏汽不断通过漏汽管道，进入汽封冷却器，需要将气体抽出，通过蒸汽喷射器，将空气和残余蒸汽排向大气。

汽封加热器换管选用管材：

汽封冷却器换管一般采用卧式U形管表面式换热器，管子材料采用不锈钢管，管子除胀接外还需与管板采用密封焊；也有用HSn-70-1锡黄铜的，用胀管方式固定在管板上，此时管束向U形管端自由膨胀。但对于超临界及超超临界机组汽封加热器换管管材必须选择不锈钢管。

汽封冷却器换管问题性质：

起初运行是正常的，运行大约半小时后出现问题，表现为汽轮机两段冒汽，汽封加热器的放空管线口没有气体排出！汽封加热器的放空管道淋打开后全是水，这种状况时间久了汽封冷却器里面全是水！出现这样的现象基本可以肯定冷凝效果太好把蒸汽冷凝为液体后没有即使放空，再就是管程有漏点，再就是你的管程和壳程不是一体的话也有可能里面的内浮头垫子没有弄好导致内浮头有泄漏等状况。如果是管束内管子有漏点，那问题就大了，基本需要将管子换掉了。

突出优势

汽封加热器换管结构优势：

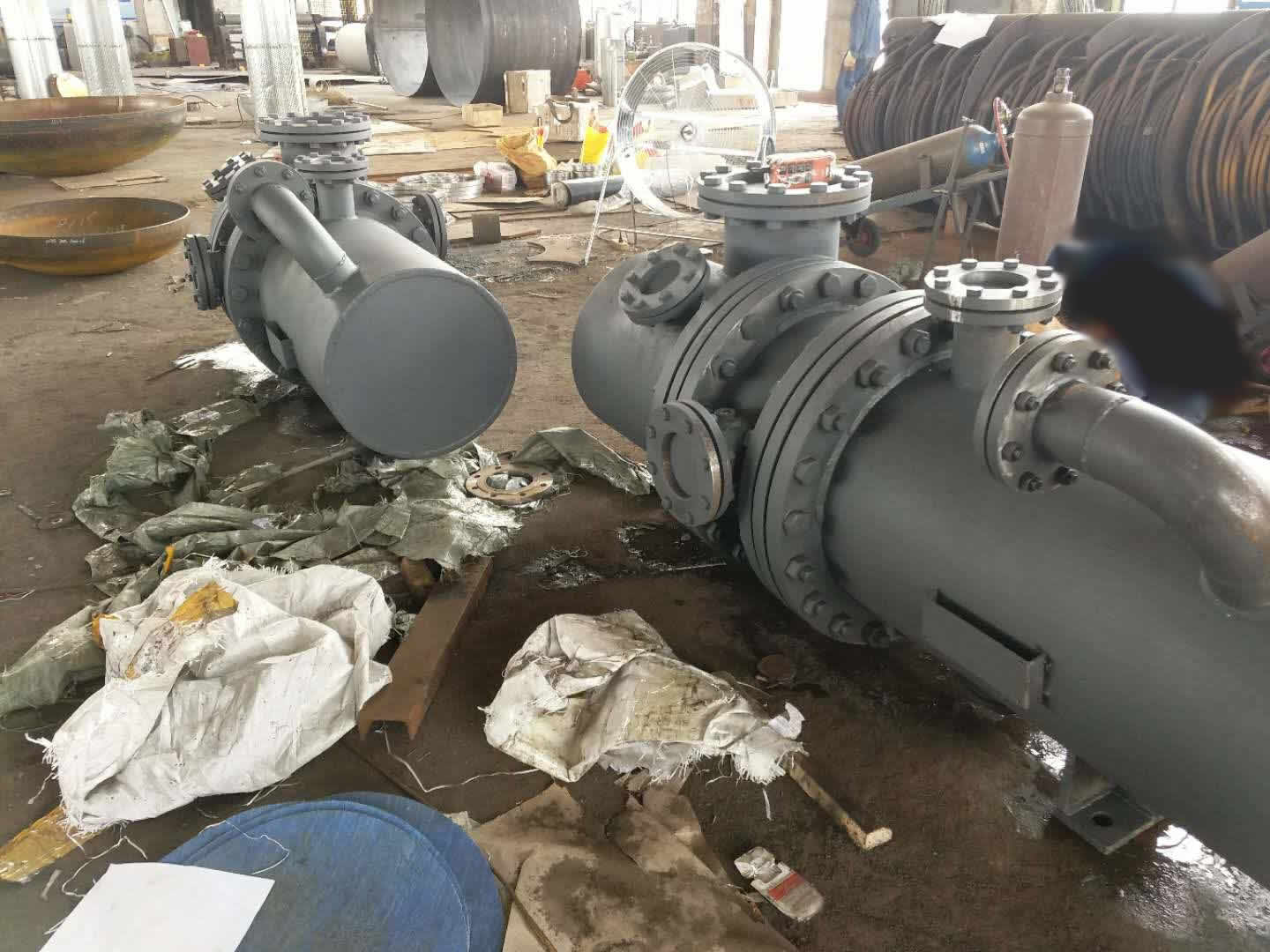

汽封冷却器是一个热交换器，它从轴封来的汽气混合物中回收凝结水，由装在冷却器顶上的抽气器将空气排出。一般用主凝结水作为冷却介质。 汽封加热器一般采用卧式U形管表面式换热器（见下图），管子材料采用不锈钢管，管子除胀接外还需与管板采用密封焊；也有用HSn-70-1锡黄铜的，用胀管方式固定在管板上，此时管束向U形管端自由膨胀。但对于超临界及超超临界机组管材必须选择不锈钢。 壳体内的水位应设指示器及监视装置，对于卧式换热器，必须特别注意蒸汽侧凝结水不得淹没冷却管，否则会使传热急剧恶化。 工作时，主凝结水由进水室流入冷却管，经U形管转向出水室，汽气混合物进入壳体后，在管外迂回流动，通过管壁将热量传递给主凝结水，混合物中的蒸汽凝结成疏水从壳体下部疏水口通过多级水封排出，部分剩余的空气和不凝气体混合物由抽气器排出。

汽封系统管道管径的选择及布置：

供/回蒸汽管道管径：

式中：

D1——蒸汽管内径（mm）
Gs——管内蒸汽流量，可取为设计汽封间隙下计算漏汽流量的1.5倍（kg/h）;
us——管内蒸汽的比体积（m3/kg），查水蒸汽性质表；
Ws——管内蒸汽流速 ，

可按下表选取。

公称管径（mm）            允许最大流速（m/s）
DN32~ DN50                               35
DN65~ DN80                               45
DN100~ DN150                          55
> DN150                                       70

汽—气混合物管道管径：

在已知混合物压力，混合物中蒸汽量、空气量和空气温度的条件下，先算出 蒸汽分压力、空气分压力、混合物焓、混合物温度，然后求得混合物比体积，最后按下式计算管径：

式中：

D2——混合物管子内径（mm）；
Ga——管内混合物中的空气量，可取为设计汽封间隙下计处漏空气量的1..5倍（kg/h）；
Gs——管内混合物中的蒸汽量，可取为设计汽封间隙下计算漏汽量的1.5倍（kg/h）；
u m——管内混合物的比体积（m3/kg）；
Wm——管内混合物的流速，

可按下表选取，

公称管径（mm）                允许最大流速（m/s）
DN32~ DN80                                  20
DN80~ DN150                               28
>DN150                                           36

汽封加热器换管根据介质的压力和温度选择管材和壁厚，温度超过400℃时，应选用合金钢管；低于400℃时，可选用碳素钢管。

汽封加热器管道布置：

供汽管道应朝来汽方向倾斜，其倾斜率为1/50，以便供汽管上的阀门关闭时，管内的凝水可疏向来汽管。
否则，在每个阀门进口处都应设带节流孔板的连续疏水管。
汽封和阀杆漏汽，以及汽气混合物管道应朝介质流动方向颂斜，其倾斜率为1/50。
管道应避免“V”型现象，并在管道的低位点处均应设置疏水点。
使用喷水减温时，就在减温器出口汽管上装设连续疏水装置，并能排出喷水阀全开时喷入汽封管内的全部水量。
从主蒸汽、再热汽冷段辅助汽源接出的汽封从汽管，应从垂直段上或水平管道的顶部接出。

技术参数

汽封加热器换管需提供参数：

1.原设备图纸。
2.是换芯（隔板，管板，管束），还是只换管。
3.管型式：U型管，还是直管？
3.材材质：不锈钢管，铜管，20G管（锅炉管），碳钢管等
4.具体尺寸：直径？壁厚？管长？
5.如有具体布管图，须提供下！
6.告知所在地，必须将需要换管的原设备发货到我们公司更换。方便水压试验等。以防现场安装不进去或出现漏现象。

以下304不锈钢管/316L不锈钢管换热管冷却管规格技术参数仅供参考，详细参数电话咨询我们！以实际管束为准，可按客户要求设计相应管束！

材料	O	SI	MN	P	S	NI	CR	MO	n-2000	n-4200
304≤	≤0.080	0.75	2.00	0.040	0.030	8.00-11.00	18.00-20.00	-	2000	4200
304L≤	0.035	0.75	2.00	0.040	0.030	8.00-13.00	18.00-20.00	-
316≤	0.080	0.75	2.00	0.040	0.030	10.00-14.00	16.00-18.00	2.00-3.00	8300	9600
316L≤	0.035	0.75	2.00	0.040	0.030	10.00-15.00	16.00-18.00	2.00-3.00	4500	7043
	N	O	H	FC	O	AI	V	3174	4150	4680
不锈钢管∠	∠0.02	0.05	0.015	0.25	0.12	2.5-3.5	2.0-3.0
型号
1	Φ14×0.5		Φ14×0.6		Φ14×0.7	Φ14×0.8
2	Φ15×0.5		Φ15×0.6		Φ15×0.7	Φ15×0.8
3	Φ16×0.5		Φ16×0.6		Φ16×0.7	Φ16×0.8
4	Φ18×0.5		Φ18×0.6		Φ18×0.7	Φ18×0.8
5	Φ19×0.5		Φ19×0.6		Φ19×0.7	Φ19×0.8
6	Φ20×0.5		Φ20×0.6		Φ20×0.7	Φ20×0.8	Φ20×1.0
7	Φ22×0.5		Φ22×0.6		Φ22×0.7	Φ22×0.8	Φ22×1.0	Φ22×1.2
8	Φ25×0.5		Φ25×0.6		Φ25×0.7	Φ25×0.8	Φ25×1.0	Φ25×1.2		Φ25×1.5
9	Φ26×0.5		Φ26×0.6		Φ26×0.7	Φ26×0.8	Φ28×1.0	Φ28×1.2		Φ28×1.5
10			Φ30×0.6		Φ30×0.7	Φ30×0.8	Φ30×1.0	Φ30×1.2		Φ30×1.5
11					Φ32×0.7	Φ32×0.8	Φ32×1.0	Φ32×1.2		Φ32×1.5

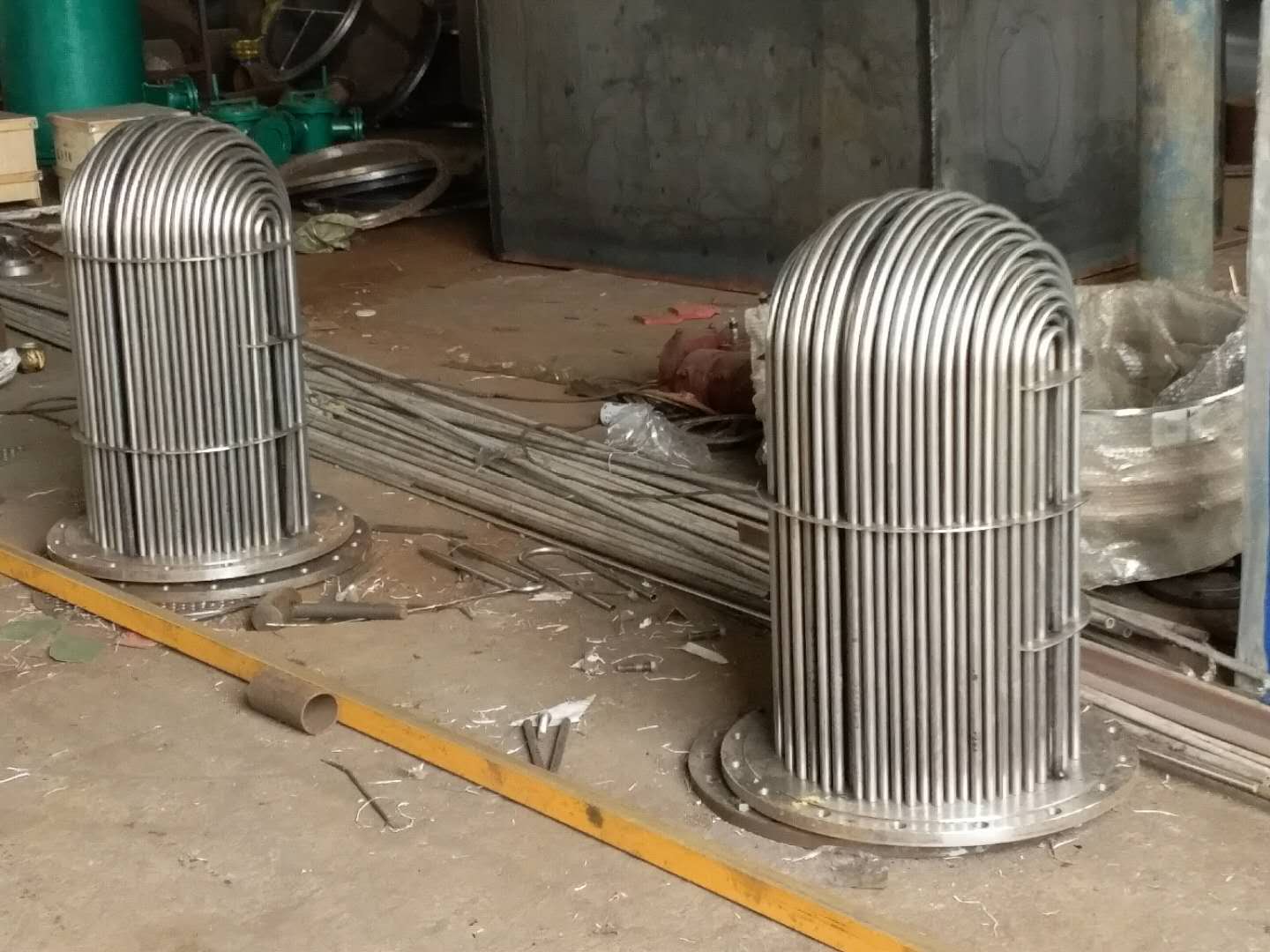

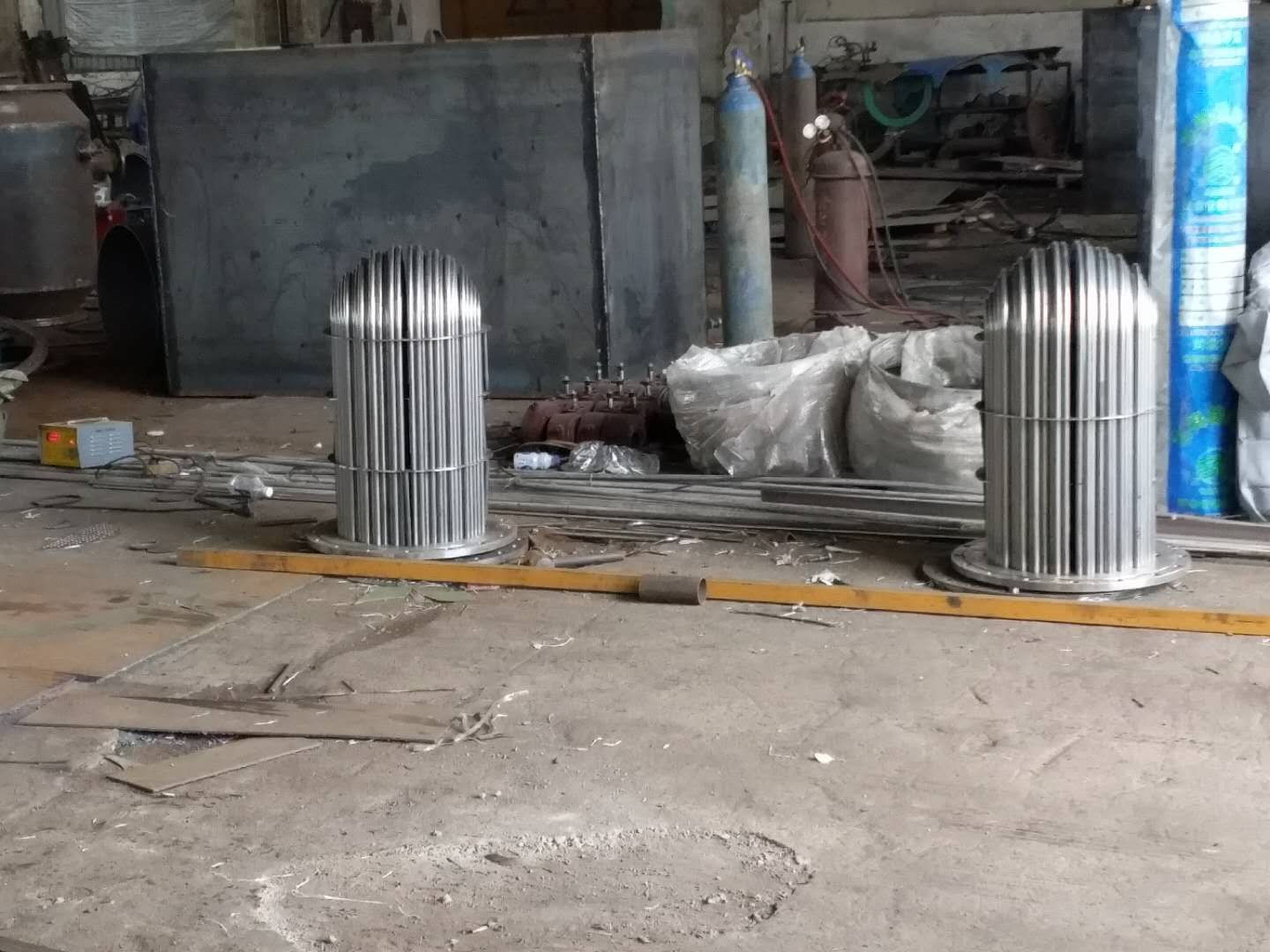

汽封冷却器换管换芯U型管规格表：

序号	管外径(mm)	壁厚(mm)	中心距范围(mm)
1	φ12	1.0~2.0	40~500
2	φ14	1.0~2.0	40~500
3	φ16	0.9~2.5	60~718
4	φ19	1.0~2.5	70~480
5	φ20	1.0~2.5	80~470
6	φ22	1.2~2.5	80~526
7	φ25	1.5~2.5	80~634
8	φ27	1.5~2.5	100~400
9	φ32	2.0~3.0	150~320

注意：以上为汽封加热器换管U型管材常用规格仅供参考，按实际要求参数为准，详情请联系我们。

不锈钢管各种型号化学成分对照表：

管材型号规格	碳	锰	磷  （P）	硫 （S）	硅  ( Si )	镍  ( Ni )	铬  （CR )	钼  （Mo）
	C	Mn
304	≤0.08	≤2.00	≤0.035	≤0.03	≤0.1	≤8.00-10.50	≤18.00-20.00
304L	≤0.03	≤2.00	≤0.035	≤0.03	≤0.1	≤9.00-13.00	≤18.00-20.00
316	≤0.08	≤2.00	≤0.035	≤0.03	≤0.1	≤10.00-14.00	≤16.00-18.00	2.00-3.00
316L	≤0.03	≤2.00	≤0.035	≤0.03	≤0.1	≤10.00-14.00	≤16.00-18.00	2.00-3.00

铜管与不锈钢管换热性能对照表：

名称			规格	材质	总体换热系数（W/m².k）	不锈钢管与铜管比 总体换热系数提高%
铜管			1.0（mm）	HSn70-1A	3682.413869	0
不锈钢管			1.0（mm）	304,304l,316,316L	3460.327347	-6
不锈钢管			0.7（mm）	304,304l,316,316L	3760.628476	2.214
不锈钢管			0.6（mm）	304,304l,316,316L	3872.606729	5.214
不锈钢管			0.5（mm）	304,304l,316,316L	3992.015968	8.408

介质水中适应氯离子含量指标对照表：

管材			H68-A	HSn70-1	TP304,TP304L	TP316,TP316L	TP317,TP317L
长期使用 氯离子含量 （mg/L）			≤50	≤100	≤150	≤300	≤500
短期使用 氯离子含量 （mg/L）			≤100	≤200	≤300	≤500	≤1000
