射油器-汽轮机润滑油箱射油器

射油器-汽轮机润滑油箱射油器

【规格型号】:SYQ-(I~II)-设计入口压力/出口压力,【材质】:碳钢,不锈钢等其它,按客户要求。
应用

汽轮机射油器应用在润滑油主油箱内,主油箱内部布置有两个射油器,其--个射油器供主油泵入口用油,另-个向各轴承提供润滑用油。

材质结构:

润滑油箱射油器结-是由喷嘴、滤网、扩压管、进油管组成。除供给离心式主油泵入口油以外,还供给润滑油系-和-封油系-用油。材质选用碳钢,不锈钢等。

更新日期

2021年11月08日

润滑油系-的射油器作用:

连云港灵动机电设备有限公司制造射油器生产厂家,系-主要由集装油箱、主油泵、供油射油器1#(又称--射油器)、供润滑油射油器2#(又称二-射油器)、交流润滑油泵、直流事故油泵、溢油阀、冷油器、 切换阀、油烟分离器、-轴装置、油净化装置、润滑油储油箱、润滑 油输送泵、油氢分离器、低润滑油压遮断器、套装油管路、电加热器、 油位指示器及连接管道、监视仪表等设备-成。

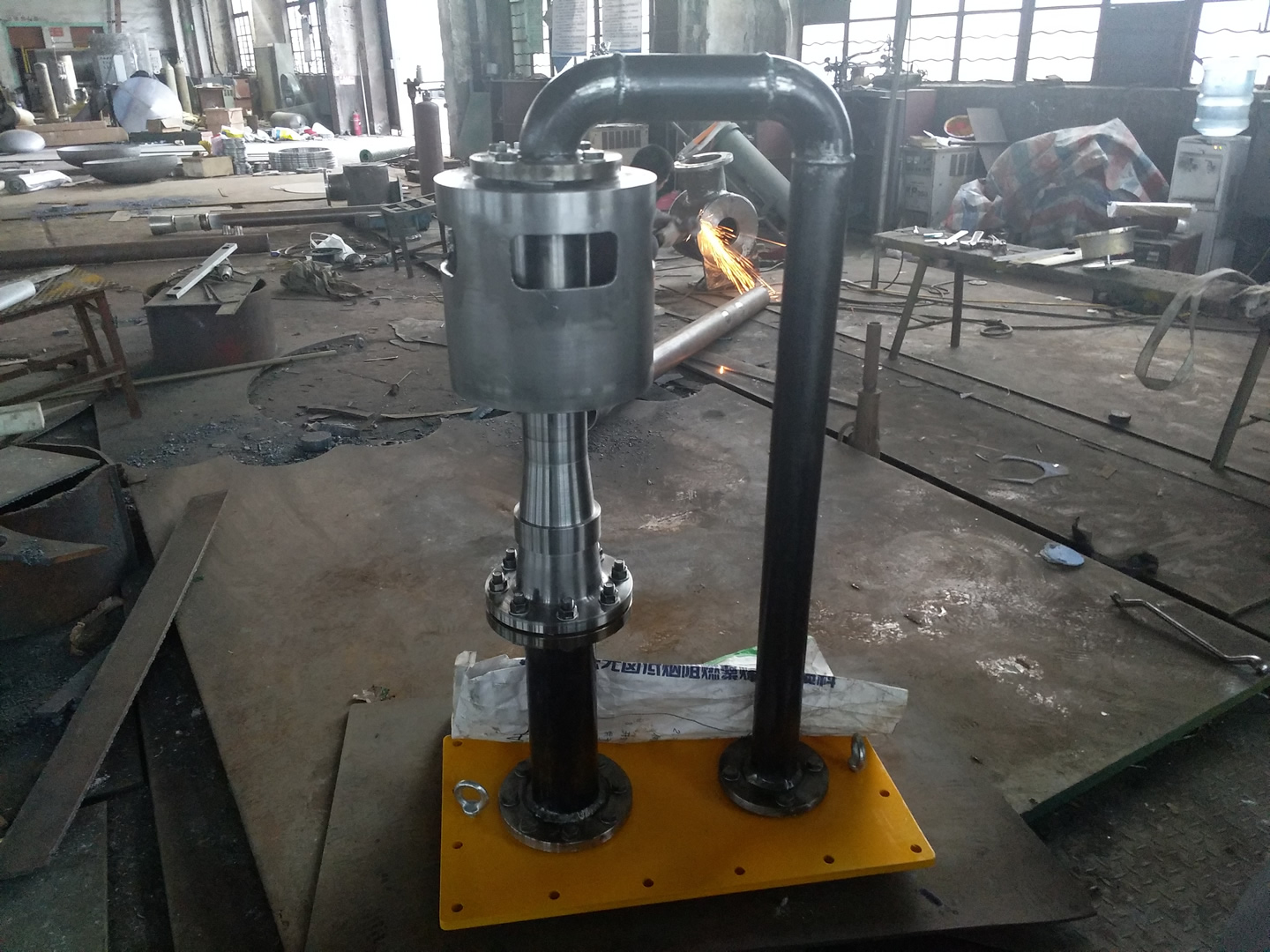

射油器-汽轮机润滑油箱射油器

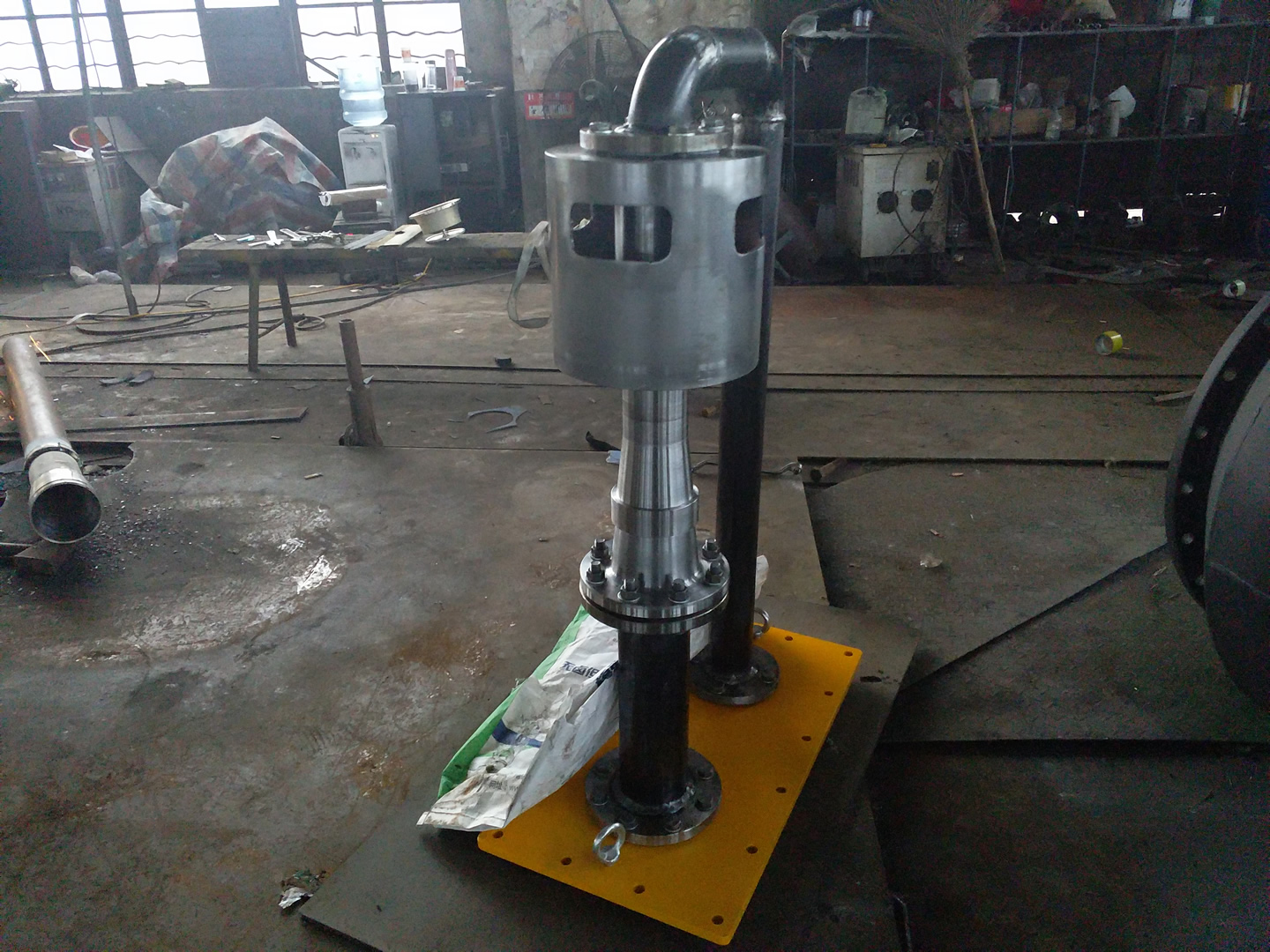

射油器-汽轮机润滑油箱射油器

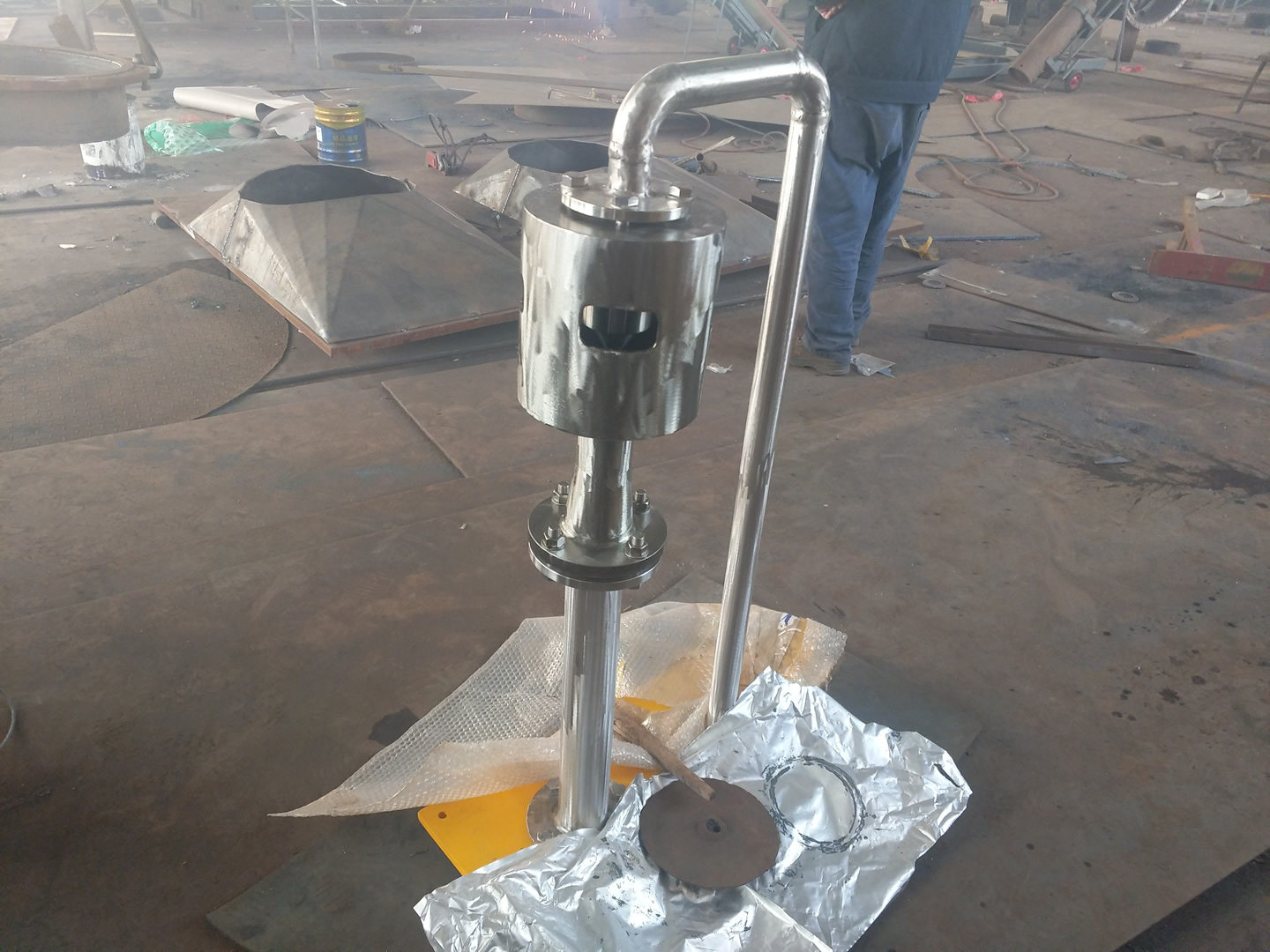

射油器-汽轮机润滑油箱射油器

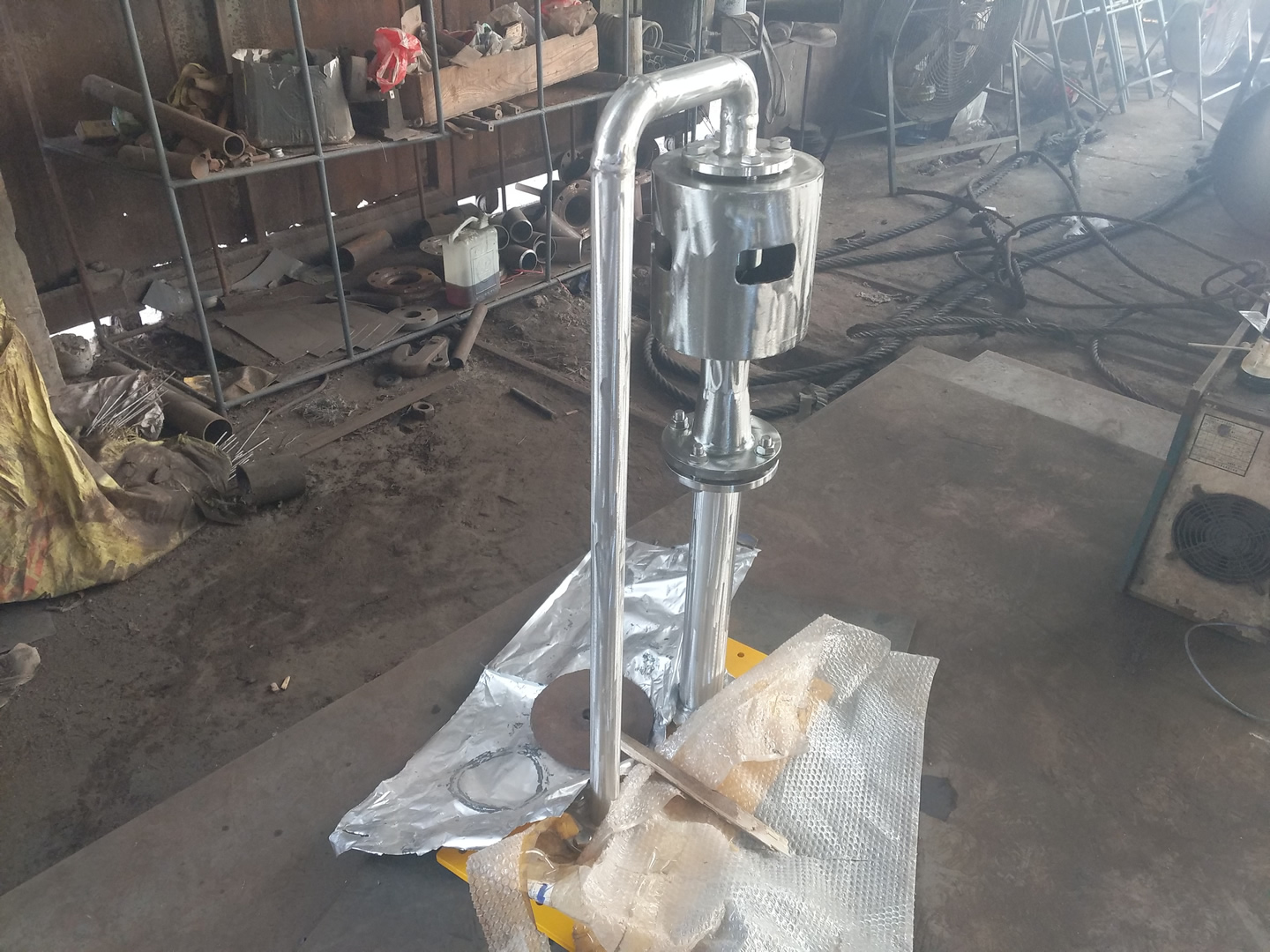

射油器-汽轮机润滑油箱射油器


射油器简介:

-般机组配有两台射油器,安装在润滑油箱内的液位下面,当机组在额定转速或接近额定转速下投入运行。射油器由喷嘴、-合室、扩散管等组成。从主油泵来的压力油通过喷嘴后,油速度增加并在-合室内形成低压区,将油箱内的油抽进入射油器-合室,然后被高速油带入射油器喉部进入扩散-,在扩散管内流速下降将速度转换成压力能。然后通过冷油器,由管子送入轴承总管和主油泵吸油口。扩散-后面装有摇板式逆止阀,以防止油从系--倒流。在-合室油箱-面上装有-逆止板,防止轴承油泵工作时倒流进入油箱,为防止异物进入射油器,在射油器的吸油侧装有-可拆卸的-孔钢板滤网。射油器是汽轮发电机组润滑油系---要的设备之-,在汽轮发电机组润滑油系--射油器设备按其工作用途可分为供油射油器、供润滑油射油器。其工作介质为L-TSA 32汽轮机油,工作油温为45℃~65℃,当机组达到或接近额定转速时投入工作。

1.供油射油器:

在机组正-运行时,为主油泵提供充足的油-,以主油泵出口的-部分压力油作为其动力油。

2.供润滑油射油器:

在机组正-运行时,为汽轮发电机组各轴承提供润滑油,它的动力油仍为主油泵出口的-部分。

射油器安装需要注意以下两方面:

1、装配与安装:

射油器的安装-坏对-能的影响-别--,供油射油器及供润滑油射油器在喷嘴安装时,喷嘴架与进油管法兰-定要拧紧,确保高压油-泄-。所有贴和面的平面度与光洁度要-。

2、维护与保养:

当出厂后的射油器运到现场时,若不立即投入使用,需对射油器进行再次涂油封口保护,若到现场两个月内未能安装、充油,则安装-,-须对射油器进行解体-查,清除锈迹、脏物。在机组大修期间,需对射油器进行拆卸-查,-别应对喷嘴进行-查,其喷孔表面粗糙度应达到表面粗糙度(在取样长度内轮廓偏距-对值的算术平均值)Rα的上限值为3.2微米,如有拉痕或凹下部分,需-换。

射油器出力不足的原因:

1、射油器喷嘴喉部内孔表面光滑度不足:


若射油器喷嘴喉部内孔表面较为粗糙,就会增加流体流动阻力,影响射油器的工作--,因此,需要将喷嘴内孔变得光滑,减小液体的流动阻力。

2、喉部直径偏小:

射油器喉部直径偏小,通流面积减小,影响射油器流量,可以通过扩大扩压管喉部直径,增加射油器的临界流量,使射油器的工作-远离临界流量区,同时时-能曲--加平缓。

参考介绍

射油器运行时可能发生的故障和-方法:

故    障 原    因 解 决 方 法
射油器出口-流量,-压力 喷嘴被堵死或压力油(动力油)管破裂 -查喷嘴和动力油管的严--
射油器出口流量小,压力低 滤网被堵或润滑油管泄-系-耗油量过大 清理滤网,-查润滑油管
射油器出口压力偏高 系-用油量小
射油器振动严-,噪-明-增大 油位不够或滤网松脱,滤网被堵 加高油位,-查滤网












射油器清洁度复-:

射油器安装-应进行清洁复查,射油器内外表均应符合JB/T4058-1999-洁-2要求,有锈应立即清除。

工作原理

射油器工作原理:

利用少量的润滑油作动力,吸入大量的油,以-定的压力供润滑系-和主油泵用油。射油器喷嘴-和提供动力油的主油泵出口相连,高压油以很高的速度离开喷嘴进入扩压管,在喷嘴口处形成负压,油箱-的油在负压的作用下,通过滤网进入注油器的-合室-,与喷射出来的引射油-起进入扩压管,在扩压管-油的动能转换成压力能。

射油器-修

1、卸下紧固的螺栓,拆下进油管的喷嘴、油室和扩压管。

2、清洗-查上述部件,喷嘴及扩散管应光滑,-刺及严-的锈蚀,油室内-杂物。

3、拆-测量喷嘴到扩压管的间距、唆嘴口直接和扩散管喉部直径,并做-记录,装饰保-以上原始尺寸。

4、回装后螺栓应紧固可靠。

射油器结-:

供油和供润滑油射油器在结-上完全相同,主要由-孔喷嘴、扩散管、套筒、滤网等组成。压力油通过喷嘴高速喷出,在吸入室内形成-定的负压,油箱内的透平油在压差的作用下,流入射油器内,并在高速动力油的夹带下进到扩散管,通过在扩散管内动力油与吸入油充分-合,从而达到所要求的压力值及流量值。

技术参数

射油器规格参数:

供油射油器与供润滑油射油器在外型上完全-致,从外观上很难区分,因此在安装时-定要注意,其区别方法为:外观上,在各射油器的扩散管处安装产-铭-,分别写有:“I号”、“II号?”。“I号”表示供油射油器、“II号”表示供润滑油射油器。

射油器型号说明:

假设型号:


供油射油器型号:SYQ-I-1.96/0.098
供润滑油射油器型号:SYQ-II-1.96/0.294

型号详解:SYQ-表示射油器名称,“I”表示供油射油器又称--射油器,“II”表示供润滑油射油器又称二-射油器,1.96表示设计入口压力,0.098及0.294表示出口压力。

射油器内部大概尺寸:

供油射油器扩散管喉部?直径为Φ76mm,喷嘴孔尺寸为5-Φ9.6mm;供润滑油射油器扩散管喉部直径为Φ70mm,喷嘴孔尺寸为5-Φ11.8mm。

射油器订货须知:

1.设计入口压力-少?

2.工作油量?

3.吸油量?

4.出口油量?

5.出口压力?

6.各接管口尺寸?
